Диаграмма Ганта для очереди процессов

Диаграмма Ганта - это тип столбчатых диаграмм (гистограмм), который используется для иллюстрации плана, графика работ по какому-либо проекту. Она состоит из полос, ориентированных вдоль оси времени. Каждая полоса на диаграмме представляет отдельную задачу в составе проекта (вид работы), её концы - моменты начала и завершения работы, её протяженность — длительность работы. Вертикальной осью диаграммы служит перечень процессов.

Диаграмма настраивается через конфигурацию очереди процессов.

Для указания значения столбца используется формат: { n }

где n - это номер столбца в конфигурации

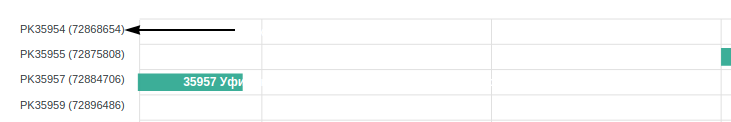

Включение диаграммы: chart=1 Название элементов по оси Х: chart.series.x=PK{ 13 } ({ 1 })

Указание номера столбца, которое будет использоваться как начало работ: chart.series.y.start.column.id=7 Указание номера столбца, которое будет использоваться как конец работ: chart.series.y.end.column.id=8 Указание формата отображения на полосах chart.label.format={ 13 } { 17 } { 22 } { 14 } image::label.png[] Указание формата отображения при наведении курсора на полосу chart.info.format=<div class="pa-3"><span><b>Статус:</b> { 6 }</br><b>PK { 13 }</div> image::info.png[]
